تفاصيل المنتج:
|
| مواد: | الفولاذ الطري والفولاذ المقاوم للصدأ والأسلاك المجلفنة | إنهاء العلاج: | طلاء السيليكون والزنك والطلاء الكهربائي |
|---|---|---|---|
| العناكب: | العنكبوت السلكي | قطر الدائرة: | 110 مم ، 120 مم ، 138 مم ، 144 مم ، 150 مم ومخصصة |
| الطيات: | 8 طيات | رقم السلك العمودي: | 16 قطعة |
| الغطاء العلوي: | خيارات مختلفة | قفص: | صندوق صلب |
| مكان المنشأ: | الصين | موك: | قابل للتفاوض |
| تاريخ الشحن: | قابل للتفاوض | شروط الدفع: | T / T L / C |
| تسليط الضوء: | أقفاص مرشح PPS Star,أقفاص مرشح 8 Pleat Star,أقفاص أكياس 138 مم |
||
8 الطية PPS Star Filter Bag Cage Pleat Bag Cage Spider Cage Bag House PPS Star Bag Cage
1. المواصفات

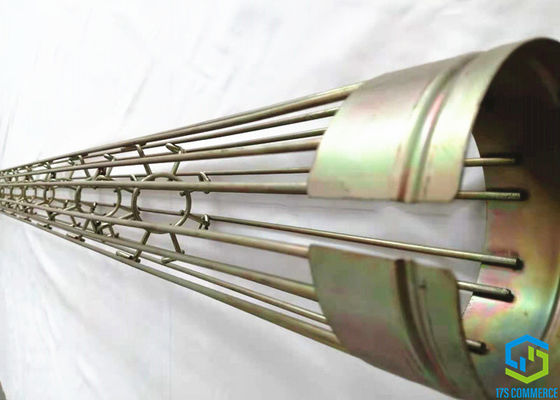

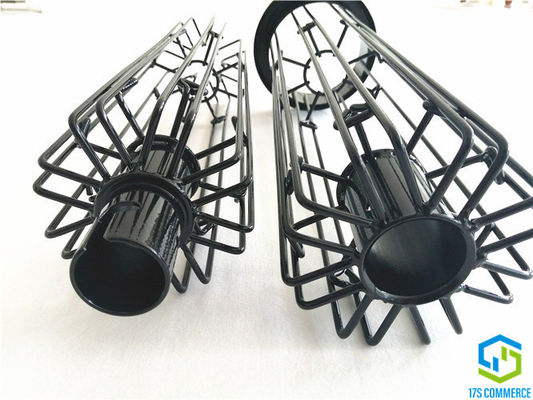

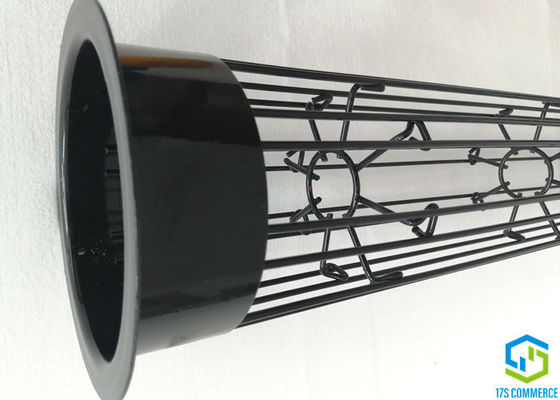

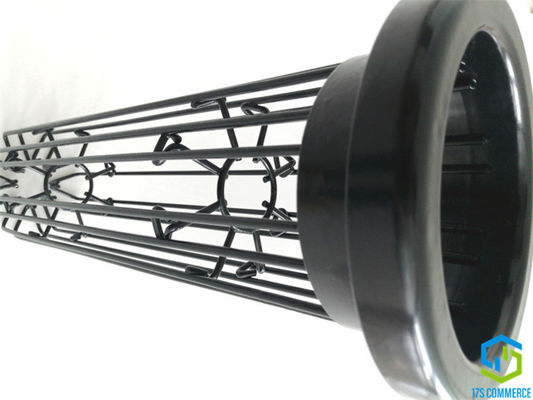

Star Cage ، يُطلق عليه أيضًا اسم قفص الطيات ، قفص العنكبوت ، هو عظم وإطار الحقيبة ، ويدعم تشغيل الكيس ، وهو مصمم ومصنوع خصيصًا لحقيبة النجوم.أقفاص النجوم ملحومة بحلقات دعم خاصة (العناكب).نحن متخصصون في تصميم وتطوير ومعالجة Star Cages.لدينا خط التمدد الخاص ، وخط القطع ، وخط اللحام ، وخط الطلاء ، وفحص المعدات.توفير مجموعة واسعة من أقفاص المرشح النجمية لمجمع الأكياس المنزلية ، والتي تعمل على تحسين الأداء والكفاءة والخط السفلي لمجمع الغبار المنزلي الكيس والمداخن.
2. ورقة البيانات
| أسلوب | نجمة قفص / قفص طيات / قفص العنكبوت | ||
| الطيات لا. | 8 طيات | ||
| مادة | Q235 الفولاذ الطري والفولاذ المقاوم للصدأ والأسلاك المجلفنة | ||
| قطر الدائرة | 110 ، 120 ، 138 ، 144 ، 150 | مم | |
| سلك عمودي | عدد | 16 | جهاز كمبيوتر شخصى |
| سماكة | 4 | مم | |
| العنكبوت | نوع | الأسلاك |  |
| سماكة | 4 | مم | |
| مسافة | 150-250 | مم | |
| طول | يحدد لاحقًا | مم | |
| بنية | قسم واحد / قسمان | ||
| طريقة الانضمام | لا | ||
| الغطاء العلوي | نوع | غطاء علوي على شكل U لحام ، خيارات مختلفة | |
| مقاس | أن تصل إلى القفص | مم | |
| سماكة | 1-1.2 | مم | |
| يصلح | اللحام للقفص | ||
| فينتوري | مقاس | لا | مم |
| سماكة | 1 | مم | |
| يصلح | اللحام إلى الغطاء العلوي | ||
| الغطاء السفلي | نوع | سلك عازمة بالترتيب | |
| مقاس | 120 | مم | |
| سماكة | لا | مم | |
| يصلح | لا | ||
| التشطيب | نوع | طلاء السيليكون | |
| سماكة | 90-140 | أم | |
| اللون | أسود | ||
| حزمة | قفص فولاذي | ||
3. أدفانتاج
تعمل أكياس الفلتر Star على تمديد سطح المرشح ، وتكون مساحة المرشح المتزايدة مقارنةً بالأكياس الدائرية العادية أدناه ،
زيادة منطقة التصفية (٪)
| سطح المرشح | ديانمر مم | طول الكيس | |||||
| 1 م | 2 م | 3 م | 4 م | 5 م | 6 م | ||
| 8 طيات | 120 | 38.64 | 55.97 | 61.75 | 64.64 | 66.37 | 67.52 |
| 130 | 42.09 | 59.85 | 65.77 | 68.73 | 70.50 | 71.69 | |
| 150 | 54.06 | 73.31 | 79.73 | 82.94 | 84.87 | 86.15 | |
| 160 | 73.57 | 95.26 | 102.49 | 106.11 | 108.28 | 109.73 | |
| 12 طيات | 120 | 70.91 | 92.28 | 99.40 | 102.96 | 105.10 | 106.52 |
| 130 | 74.82 | 96.67 | 103.95 | 107.59 | 109.78 | 111.24 | |
| 150 | 72.23 | 93.76 | 100.93 | 104.52 | 106.68 | 108.11 | |
وبالتالي
• عمر خدمة أطول للحقيبة
• زيادة حجم الهواء لمجمعات الغبار الموجودة لزيادة الطاقة الإنتاجية
• انبعاث أقل
• تقليل استهلاك الطاقة
• تقليل تكلفة التشغيل
• تقليل انخفاض الضغط
• انخفاض ضغط النفاثات النفاثة والتردد
• حقيبة منزل صغيرة ومساحة بناء
• خفض سرعة المرشح
4. بناء اقفاص النجوم
| الطيات | سلك عمودي الكمية | قطر السلك | العنكبوت | الغطاء العلوي | الغطاء السفلي |
| 8 | 16 | 4 / 3.5 | سلك / الضغط | اختياري | سلك عازمة |
| 12 | 12/24 | 4/3 | الضغط / الأسلاك | اختياري | غطاء اللحام السفلي |
| 10 | 10 | 4 | الأسلاك | اختياري | سلك عازمة |
5.مباراة أكياس النجوم والأقفاص
أقفاص الفلتر النجمية مصممة خصيصًا لتناسب أكياس النجوم ، وهي ليست مثل الأكياس العادية ذات مطابقة الفخذ.أقفاص النجوم هي نوع من الثقاب السائبة لأكياس النجوم ، وهو أمر جيد للتشويش.
مباراة أكياس النجوم وأقفاص النجوم
| الطيات قفص | عدد الأسلاك | القطر (مم) | ملاحظة | |
| قفص | حقيبة | |||
| 8 طيات | 16 | 110 | 120 | 3.5 أو 4 مم من الأسلاك العمودية ، يمكننا أيضًا أن نتمكن من 8 قطع من الأسلاك الرأسية بقطر 110 و 120 مم |
| 120 | 130 | |||
| 138 | 150 | |||
| 144 | 155 | |||
| 150 | 160 | |||
| 12 طيات | 12 | 110 | 120 | 4 مم أسلاك عمودية |
| 120 | 130 | |||
| 138 | 150 | |||
| 10 طيات | 10 | 110 | 120 | 4 مم أسلاك عمودية |
| 120 | 130 | |||
| 138 | 150 | |||
| 144 | 155 | |||
| 150 | 160 | |||
6. حزمة أقفاص
عبوتنا القياسية للقفص عبارة عن صندوق فولاذي مصنوع من أنبوب فولاذي ولوح صلب في قاع الصندوق.لا يزيد عرض الصندوق عن 1140 مم ، لذلك يمكن تحميل الصندوق في قطعتين لكل عرض للحاوية ، ويخضع ارتفاع الصندوق لكمية القفص ونوع الحاوية.نقوم بإغلاق الفتحة عند وضع القفص. هذا النوع من تصميم الصندوق يمكن أن يحمي القفص بشكل جيد ويتحمل النقل لمسافات طويلة والوقت.
